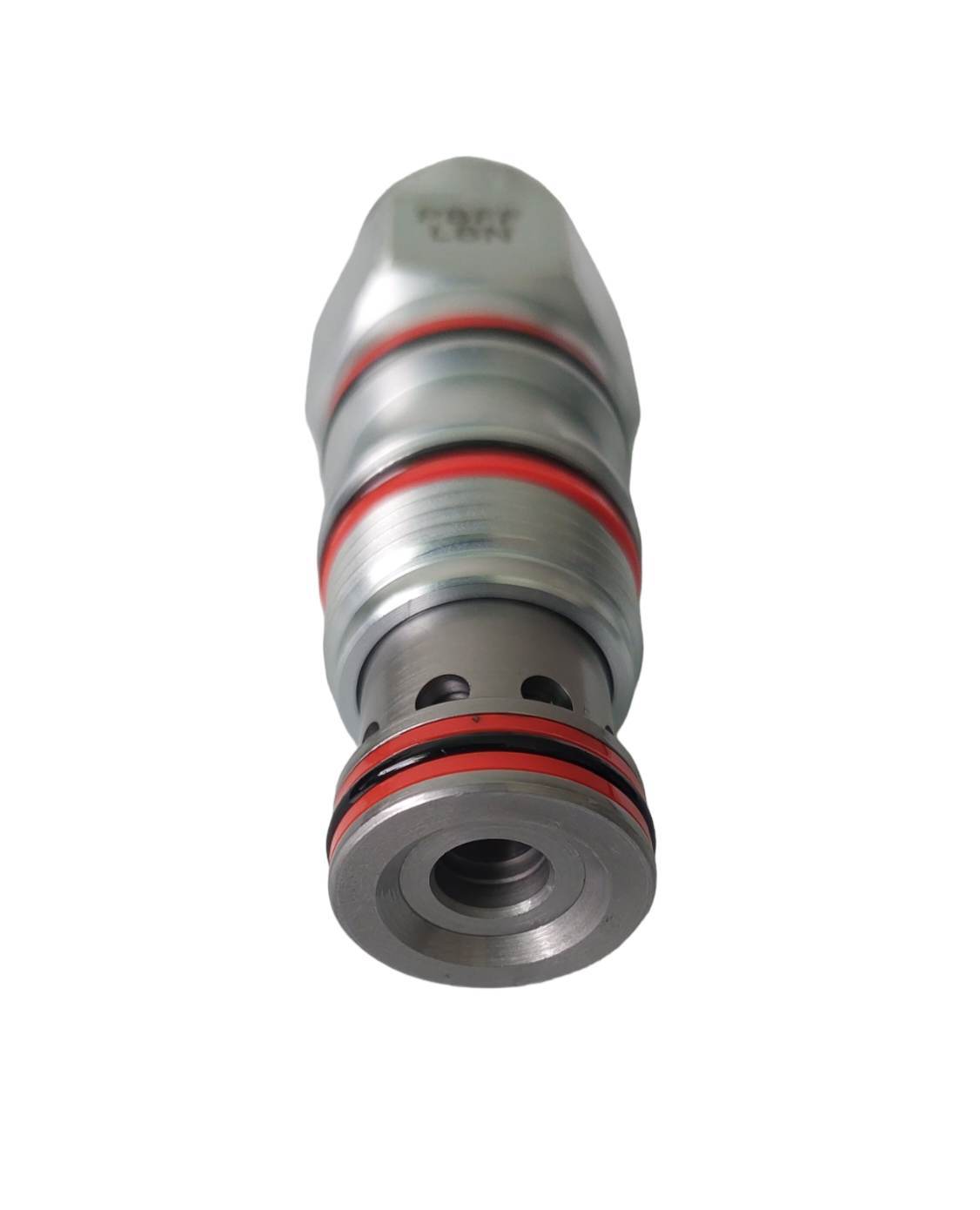

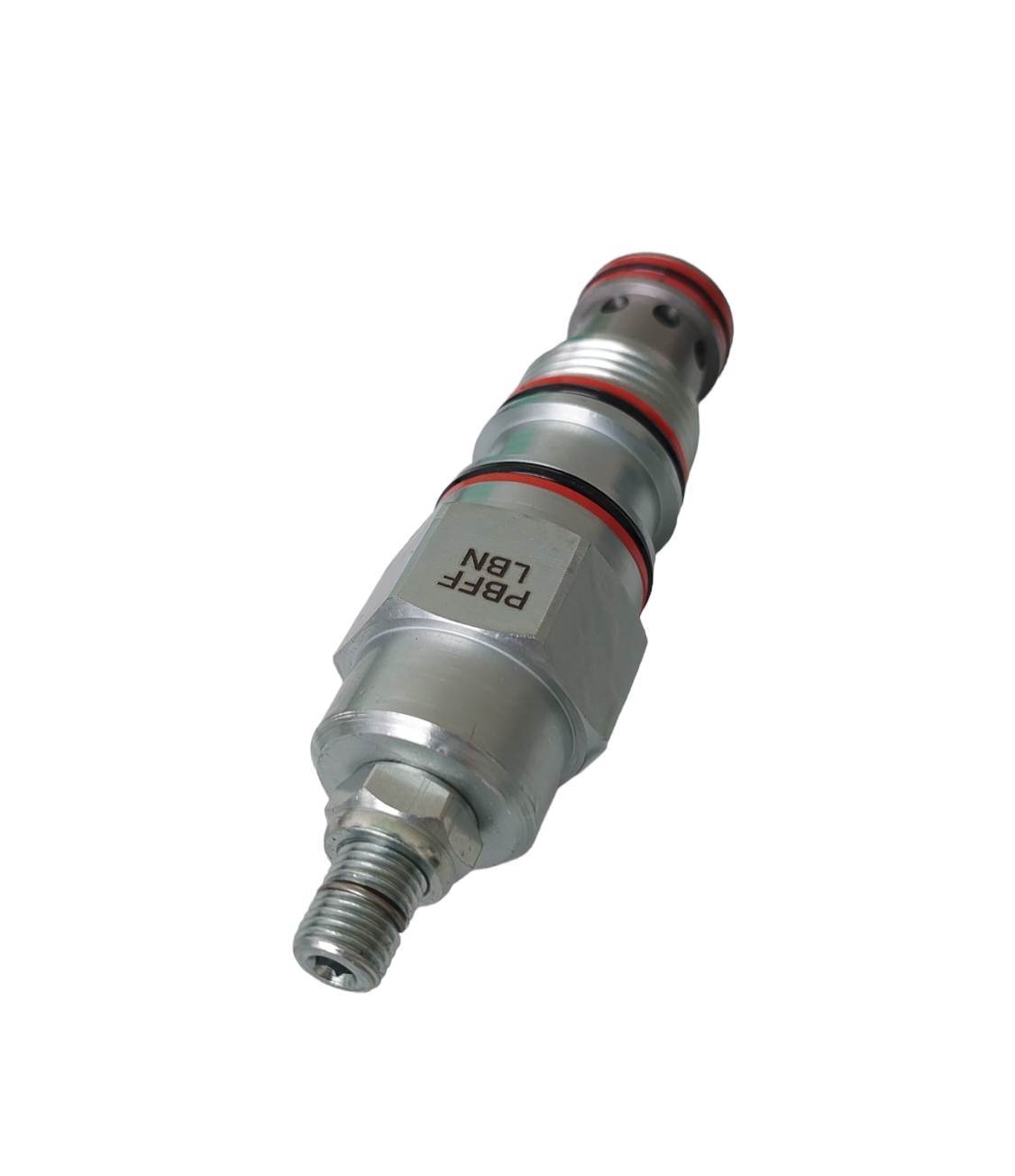

Pilotne ovládané redukčné ventily znižujú vysoký primárny tlak na vstupe (port 2) na konštantný znížený tlak na porte 1, čo umožňuje prevádzku okruhov s viacerými požiadavkami na tlak pomocou jediného čerpadla.
- Tieto ventily majú otvor hlavného stupňa vyvŕtaný do piestu a nie zasadený otvor. To umožňuje ventilu prežiť fyzicky náročné aplikácie.
- Kazety konfigurované s tesnením EPDM sú určené na použitie v systémoch s kvapalinami na báze esterov fosforu. Vystavenie kvapalinám na báze ropy, mazivám a mazivám poškodí tesnenia.
- Všetky trojcestné náplne na zníženie a zníženie/uvoľnenie tlaku sú fyzicky zameniteľné (tj rovnaká prietoková dráha, rovnaká dutina pre danú veľkosť rámu). Pri zvažovaní montážnych konfigurácií sa niekedy odporúča, aby sa s redukčnými/odľahčovacími kazetami použilo spätné vedenie s plnou kapacitou (port 3).
- Úplný spätný tok zo zníženého tlaku (port 1) do vstupu (port 2) môže spôsobiť zatvorenie hlavnej cievky. Ak sa v okruhu vyžaduje spätný voľný prietok, zvážte pridanie samostatného spätného ventilu do okruhu.
- Ak je spotreba pilotného prietoku kritická, zvážte použitie priamo pôsobiacich redukčných/odľahčovacích ventilov.
- Odporúčaný maximálny vstupný tlak je určený rozsahom nastavenia. Rozsahy D, E, N a Q sa testujú s maximálnym rozdielom 2000 psi (140 barov) medzi vstupným a zníženým tlakom. Rozsahy A, B a H sa testujú s maximálnym rozdielom medzi vstupom a zníženým tlakom 3000 psi (210 bar). Rozsahy C a W sa testujú so vstupným tlakom 5000 psi (350 bar).
- Pilotne ovládané ventily vykazujú výnimočne ploché tlakové/prietokové charakteristiky, sú veľmi stabilné a majú nízku hysterézu.
- Tlak na porte 3 je priamo aditívny k nastaveniu ventilu v pomere 1:1 a nemal by presiahnuť 5000 psi (350 bar).
- Pilotne ovládané redukčné, redukčné/odľahčovacie ventily prirodzene nie sú rýchlo pôsobiace ventily. Pre lepšiu dynamickú odozvu zvážte priamo pôsobiace ventily.
- Zahŕňa konštrukciu plávajúceho štýlu Sun, aby sa minimalizovala možnosť zaseknutia vnútorných častí v dôsledku nadmerného inštalačného krútiaceho momentu a/alebo variácií obrábania dutín/kaziet.

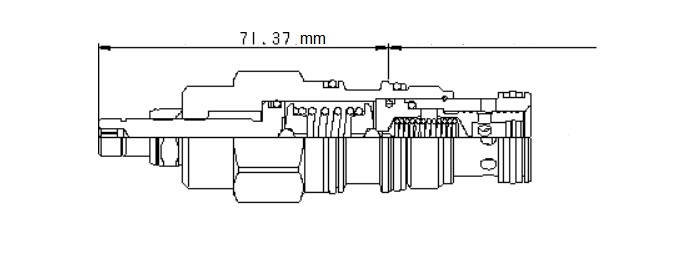

Dutina: T-2A
séria: 2
Kapacita: 74 litrov za min.
Veľkosť šesťhranného ventilu: 25,58 mm
Inštalačný moment ventilu: 61 - 67,8 N m
Veľkosť vnútornej šesťhrannej nastavovacej skrutky: 3,97 mm
Veľkosť šesťhrannej poistnej matice: 14,29 mm
Krútiaci moment poistnej matice: 356 - 400N
Hmotnosť: 0,28kg
Technická špecifikácia a parametre
| Kód SKU: |
508552 |
| Výrobca / Značka: |
Global-Logging |
| Kategória: |
CIEVKY A VENTILY JOHN DEERE |
K tomuto produktu zatiaľ nie sú k dispozícii dokumenty na stiahnutie.
